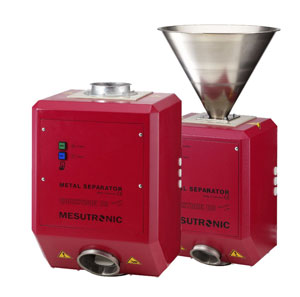

QUICKTRON 03 R

ÖZELLİKLER

• HERYERE SIĞABİLECEK KOMPAKT BOYUT VE DİZAYN. YUVARKLAK GİRİŞ VE ÇIKIŞLAR HAZIRDA ÇALIŞAN ÜRETİM HATLARINA KOLAY VE SORUNSUZ ENTEGRASYONU SAĞLAR. ÇABUK KURULABİLİR.
• HER TÜR UYGULAMAYA VE ÜRETİM KAPASİTESİNE UYGUN DİZAYN EDİLMİŞTİR. TÜNEL ÇAPLARI 30-200 MM ( 1¼” – 8.0″ ) ARALIKLARINDA DEĞİŞMEKTEDİR
• ANTİ-STATİK SENSÖR TÜP – SENSÖR TÜP ÇEVRESİNDEKİ VE İÇİNDEKİ STATİK BİRİKİMLERİ ÖNLER. BÖYLELİKLE, STATİK YÜKLENMELERDEN KAYNAKLANAN YANLIŞ ALARMLARIN ÖNÜNE GEÇİRİLMİŞ OLUR.
• ÜRÜN ETKİSİ KOMPANSASYONU – EN ZOR ÜRÜNLERDE DAHİ İSTİKRARLI HASSASİYET VE SORUNSUZ OPERASYONU GARANTİ EDER. “ÜRÜN ETKİSİ” VEYA KONDÜKTİF ÜRÜNLER YANLIŞ REDDE” NEDEN OLMAZ.
• OTO KONTROL – SİSTEM, DEDEKTÖR ÜNİTESİ (DEDEKTÖR BOBİNİ VE ELEKTRONİĞİ) DIŞINDA RED FONKSİYONLARINI VE ÇALIŞMA HAVA BASINCINI DA SÜREKLİ İZLEMEKTEDİR. OTO-TEST TUŞU STANDARTTIR. RED SİSTEMİNİN ÇALIŞMASINI KONTROL EDEN BİR OTOMATİK TEST BUTONU BULUNMAKTADIR VE HATALAR KULLANICIYA BİLDİRİLMEKTEDİR
• BU TEKNİK BİLGİ DÖKÜMANINDA, DEDEKTÖRÜN KULLANDIĞI AMD 03 (VERSİYON 3.2) ELEKTRONİK ÜNİTESİ HAKKINDA BİLGİ BULABİLECEKSİNİZ

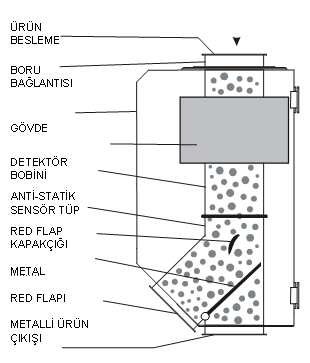

ÇALIŞMA PRENSİBİ

QUICKTRON SERİSİ METAL SEPARATÖRLERİ SERBEST DÜŞMEYE TABİ DÖKME ÜRÜNLERDE METAL KİRLETİCİLERİ OTOMOTİK TESBİT ETME VE RET SİSTEMİ İLE DONATILMIŞLARDIR. METAL KİRLETİCİ TAŞIMAYAN ÜRÜN, ÇIKIŞ BÖLÜMÜNDEN MÜDAHALE GÖRMEKSİZİN AKAR. ÜRÜN AKIŞINDA YER ALAN OLASI BİR METAL PARÇASI DEDEKTÖRÜN YARATTIĞI YÜKSEK FREKANSLI ELEKTROMANYETİK ALANI BOZAR. ELEKTRONİK DEVRELER ALANDAN GELEN BU SİNYALİ DEĞERLENDİREREK RED MEKANİZMASI SOLENOİDİNİ VE ONA BAĞLI HAVA SİLİNDİRİNİ DEVREYE SOKAR. KİRLETİCİ HIZLI VE GÜVENLİ ŞEKİLDE ÜRÜNDEN AYRILIRKEN BU ESNADA REDDEDİLEN TEMİZ ÜRÜN MİKTARI EN AZA İNDİRİLMEKTEDİR. RED SÜRESİ AYARLANABİLİR. BİRKAÇ METAL PARÇANIN ARDARDA TESBİTİ DURUMUNDA, RET SÜRESİ BUNA DOĞRU ORANTILI OLARAK UZAR VE ÜRÜNÜN METALDEN ARINDIRILMIŞ OLUŞU GARANTİ EDİLİR.

ÜRÜN PAKETİ – OPSİYONLAR

STANDART ÜRÜN PAKETİ

• YUVARLAK GİRİŞ VE ÇIKIŞLI KOMPAKT BOYUTLU UNİTE,
  • RED FLAPI DURUMU KONTROLÜ
  • HAVA BASINÇ KONTOLÜ
  • “TEST” BUTONU
• KURULUM BİLGİLERİ, KABLOLAMA DİAGRAMI VE YEDEK PARÇA LİSTESİNİ İÇEREN KULLANIM KLAVUZU
• ELEKTRO-MANYETİK UYUMLULUK SERTİFİKASI

OPSİYONLAR

• UYARICI CİHAZ
  • ALARM LAMBASI
  • ALARM SİRENİ
  • SESLİ VE IŞIKLI ALARM CİHAZI
• RET SAYACI
• METAL HUNİ (ÜRÜN BESLEME İÇİN)
• ÖZEL ARA BAĞLANTI EKİPMANLARI
  • ÜRÜN BESLEME GİRİŞİ İÇİN
  • TEMİZ ÜRÜN ÇIKIŞI İÇİN
  • METALLİ ÜRÜN ÇIKIŞI (ŞEKİL VE BOYUTLARI PROJEYE GÖRE ÖZEL ÜRETİLMEKTEDİR)
• BASINÇLI HAVA TANKI
• HAVA KOMPRESÖRÜ
• İKİNCİL SEPARASYON İÇİN DOZAJLAMALI MOBİL SİSTEM
• GÜÇ UYUMLAŞTIRICILAR
  • MANYETİK VOLTAJ DÜZENLEYİCİLER
  • ELEKTRONİK VOLTAJ DÜZENLEYİCİLER

KULLANILAN MALZEMELER

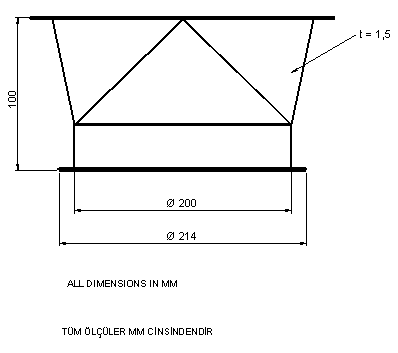

ÜRÜNE MONTE 200 MM ÇAPLI “TEMİZ ÜRÜN” VE “METALLİ ÜRÜN” BAĞLANTI ADAPTÖRÜ
PASLANMAZ ÇELİK (1.4301 / SUS 304)

PROJE BAZINDA HER ÜNİTE İÇİN FARKLI YAPIDA ARA BAĞLANTI ADAPTÖRLERİ ÖNERİLEBİLMEKTEDİR.

KURULUM BİLGİLERİ – HASSASİYETLER

• ÜRÜN DİKEY OLARAK KURULMALIDIR. FARKLI BİR KONUMLANDIRMA YAPILACAKSA, LÜTFEN UYGULAMA ÖNCESİNDE UZMANLARIMIZLA BAĞLANTIYA GEÇİNİZ.
• ÜRÜN BESLEME GİRİŞİNİN YAKININA HAREKETLİ METAL PARÇALARI BULUNMAMASINA DİKKAT EDİNİZ
• ÜRÜN 0,5 METREDEN DAHA YÜKSEK BİR NOKTADAN BESLENMEMELİDİR.
• ÇIKIŞ BÖLÜMÜNDEKİ TAHLİYE VANASI SONRASINDA ÜRÜNÜN SERBESTÇE AKABİLECEĞİ YETERLİ BİR BOŞLUK BIRAKILMALIDIR
• TİTREŞİMSİZ BİR ÇALIŞMA ORTAMI SAĞLANMALIDIR. TİTREŞİM YANLIŞ ALARMA NEDEN OLABİLİR.
• DEDEKTÖR BÜYÜK ELEKTRİKLİ MOTORLAR VEYA YÜKSEK GERİLİM HATLARI GİBİ, ELEKTROMANYETİK ALAN YARATAN BİRİMLERDEN UZAK BİR YERE KURULMALIDIR. ESKİ FREKANS KONVERTÖRLERİ VE SERVO SÜRÜCÜLER DETEKTÖRÜN ELEKTROMANYETİK ALANININ BOZULMASINA NEDEN OLABİLİRLER.
• DEDEKTÖRE SABİT VE İSTİKRARLI BİR VOLTAJ GİRİŞİ SAĞLANMALIDIR. DETEKTÖR ELEKTRİK GÜCÜ HAT ÜZERİNDEKİ DİĞER CİHAZLAR, TAŞIYICI SİSTEMLER VEYA BESLEYİCİ SİSTEMLER İLE BİRLİKTE KAPATILIP AÇILMAMALIDIR.

HASSASİYET VE ÜRETİM MİKTARI ŞEMASI

1) HASSASİYET TÜNELİN ÇAPIYLA ORANTILIDIR. ÇAP KÜÇÜLDÜKÇE, HASSASİYET ARTAR. YUKARIDAKİ HASSASİYET DEĞERLERİ SİMÜLE EDİLMİŞ PROSES ŞARTLARINDA DETEKTÖR TÜNELİ MERKEZİNDE ELDE EDİLMİŞTİR VE SADECE TAMAMEN KURU TOZ VE GRANÜL ÜRÜNLER İÇİN GEÇERLİDİR.

DİĞER METALLER İÇİN HASSASİYET DEĞERLERİ HESAPLANIRKEN AŞAĞIDAKİ ÇARPIM FAKTÖRÜ UYGULANIR:
PASLANMAZ ÇELİK: DEMİR KÜRECİK x 1.0 – 2.0 (FAKTÖR ALAŞIMIN BİLEŞİMİNE BAĞLIDIR)

BAKIR ALÜMİNYUM PİRİNÇ: DEMİR KÜRECİK x 1.2 -1.8
(FAKTÖR ALAŞIMIN BİLEŞİMİNE BAĞLIDIR)

2) YUKARIDAKİ DEĞERLER YAKLAŞIK DEĞERLERDİR. GERÇEK DEĞERLER, AKIŞKANLIK, YOĞUNLUK, VE BESLEME YÖNTEMİNE GÖRE FARKLILIKLAR GÖSTEREBİLİR.

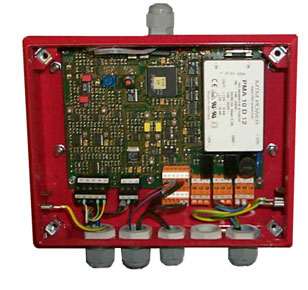

ELEKTRONİK ÜNİTE VE PERFORMANS

OTOMATİK DENGELENME
KOTROL ÜNİTESİ, İLK AÇILIŞTA VE KULLANIM SIRASINDA KENDİNİ SÜREKLİ OTOMATİK OLARAK DENGELER. ZAMAN İÇERİSİNDE BOBİN YAPISINDA DEĞİŞİKLİKLER OLABİLİR VE HASSAS PARÇALARDA TOLERANS KAYIPLARI GÖRÜLEBİLİR. ANCAK BU DURUM SÜREKLİ OTOMATİK DENGELEME SİSTEMİ SAYESİNDE YOK EDİLİR VE DEDEKTÖR BU SAYEDE HER ZAMAN MAKSİMUM PERFORMANSTA ÇALIŞACAKTIR.

ÜRÜN ETKİSİ KOMPANSASYONU
ELEKTRİK İLETKEN VE NEMLİ ÜRÜNLER HASSASİYETİ ÖNMELİ DERECEDE AZALTABİLMEKTE VEYA BAZI DURUMLARDA DETEKTÖRLERİ İŞ GÖREMEZ HALE GETİREBİLMEKTEDİR. AMD 03 ELEKTRONİK DEĞERLENDİRME SİSTEMİ BU TÜR OLUMSUZ ÜRÜN ETKİLERİNİ ORTADAN KALDIRIR VE İSTİKRARLI BİR HASSASİYETİ GARANTİ EDER.

KOLAY BAKIM
KOLAY TEŞHİS KOYABİLME VE BAKIM YAPILABİLMEKTEDİR.
CİHAZ LED GÖSTERGELERİ VASITASIYLA HATA UYARILARI YAPAR. TAK -KULLAN KONNEKTÖRLERİ BULUNUR. TEK ANA KARTLI SİSTEM HERHANGİ BİR ARIZADA SORUN GİDERİLMESİNİ SON DERECE KOLAY HALE GETİRMEKTEDİR.

KOLAY KULLANIM
KOLAY KULLANILABİLİR KONTROL PANOSU SAYESİNDE AMD 03’ÜN KURULUMU VE KULLANIMI SON DERECE ZAHMETSİZDİR.

ISI ETKİSİ KOMPANSASYONU
YÜKSEK ISI DALGALANMALARINDAN KAYNAKLANAN PARAZİTLER DAHİ METAL DEDEKTÖR FONKSİYONLARI ETKİLENMEDEN KOLAYCA KOMPANSE EDİLİR. MESUTRONIC BU ALANDA EN SON TEKNOLOJİYİ KULLANMAKTADIR.

OTO KONTROL SİSTEMİ
SİSTEMİN HER PARÇASI VE DEDEKTÖRLE BAĞLANTLARI SÜREKİ OTOMATİK OLARAK KONTROL EDİLMEKTEDİR OPERATÖRÜ HERHANGİ BİR SORUN KARŞISINDA HABERDAR EDECEK LED GÖSTERGELER DIŞINDA SİSTEMDE HARİCİ UYARI CİHAZLARININ BAĞLANMASINI SAĞLAYAN RÖLELER MEVCUTTUR. ELEKTRİK KESİNTİSİ VEYA HAVA BASINCI KAYBI GİBİ HERHANGİ BİR PROBLEM DURUMUNDA SORUN ÇÖZÜLENE KADAR RED FLAPI RED POZİSYONUNA GEÇER

PARAZİTLERİN BASTIRILMASI
DİJİTAL FİLTRASYON SİSTEMİNİN İLAVE EDİLMESİYLE BİRLİKTE DEDEKTÖRE ULAŞAN ÇEVRESEL SARSINTILARIN ETKİLERİ FİLTRE EDİLMEKTE VE SİSTEMİN HASSASİYETİNİ DÜŞÜRMENİZE İHTİYAÇ KALMAMAKTADIR

KALİTE
KONTROL GRUPLARININ ÜRETİMİNDE SMD (YÜZEYDE MONTAJLI CİHAZLAR) SİSTEMİ KULLANILMIŞTIR. KOMPAKT BİR DİZAYNA SAHİP OLMANIN YANI SIRA YÜKSEK KALİTE, VE EN SERT KOŞULLARDA DAHİ İSTİKRARLI VE DAYANIKLI PERFORMANS SAĞLAYABİLMEKTEDİRLER. TÜM MESUTRONIC ÜRÜNLERİ EN, DIN, VDI/VDE, UVV VE CE NORMLARININ GEREKLİLİKLERİNİ SAĞLAMAKTADIR

TEKNİK BİLGİLER

FARKLI VERSİYONLAR MEVCUTTUR.

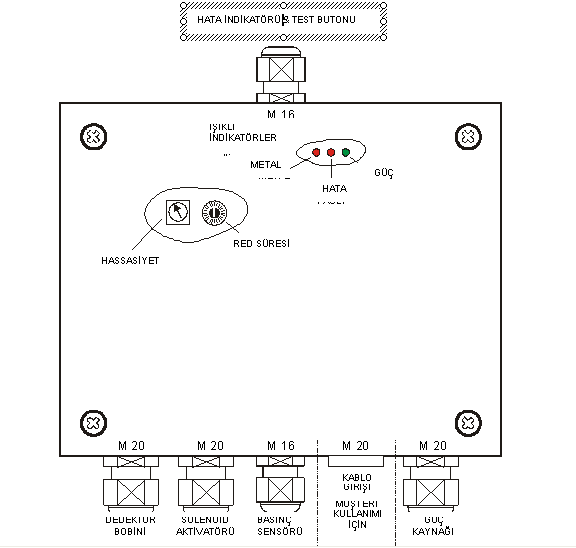

KONTROLLER
