DualX [Çift Enerjili] X-ray Sistemleri
GENEL BAKIŞ
Özellikler: İki farklı enerji seviyesinde üretilen x-ray sinyallerini analiz ederek yabancı madde ile ürün arasındaki ayrımı net biçimde belirler. Özellikle et içerisinde bulunan düşük yoğunluklu kemiklerin ve paket içerisinde birbiri üzerine düşen ürünlerin denetiminde çok başarılı sonuçlar vermektedir
Açıklamalar:
- Kuru ve Nemli tüm ürünler için kullanılabilir
- IP 66 koruma seviyesi
- X-ray jeneratör gücü (Maksimum 350 W)
- Kullanım alanları: Paket içinde taneli ürünler / Paketlenmemiş dökme ürünler
| Anritsu DualX X-ray Denetleme Sistemleri birisi yüksek ikincisi düşük enerjili 2 farklı X-ray sinyalini analiz etmektedir. Bu sayede DualX standart X-ray sistemleri tarafından tespit edilemeyen düşük yoğunluklu yabancı maddeleri de algılayabilmektedir.. |
Dual (çift) enerjili dedektör sisteminin prensibi ve özellikleri
Farklı maddelerin x-ray ışıma zayıflamalarına verdikleri tepki farklılaşmaktadır. Bu durumdan ötürü aynı anda çekilmiş yüksek enerjili bir x-ray görüntüsü ile düşük enerjili bir görüntü farklı zayıflama karakteristikleri göstermektedirler. Yandaki şekilde x-ray enerjisinin artışına göre tavuk kemiği (bone) ve tavuk eti (meat) arasındaki zayıflama katsayısı farkı görülmektedir.
Bir X-ray denetleme sistemi tarafından üretilen x ışınları birkaç farklı enerji seviyesine sahiplerdir. DualX çift enerjili denetleme sistemi iki farklı enerji seviyesinde x ışınlarından aynı anda iki farklı görüntü elde eder.
Anritsu DualX’te bulunan özel x-ray dedektörü çift enerjili görüntü elde edebilmek için tasarlanmıştır. Bu dedektörün yüksek enerjili x-raylerden oluşturduğu görüntü daha parlak, düşük x-ray görüntüsü ise daha karanlıktır. Farklı enerji seviyelerinde elde edilen iki görüntünün birbirinden çıkarımıyla sistem yabancı maddeler ile aynı koyulukta olan temiz ürünün görüntülerini eleyerek geriye sadece yabancı madde görüntülerini bırakır
Dual (çift) enerji teknolojisi geleneksel
X-ray sistemlerine göre aşağıdaki benzersiz avantajları sağlar:
(1) Düşük yoğunluklu yabancı maddeler denetlenebilir
(2) Paket içerisinde birbiri üzerine düşen temiz ürünler hatalı red olmaksızın
denetlenebilir

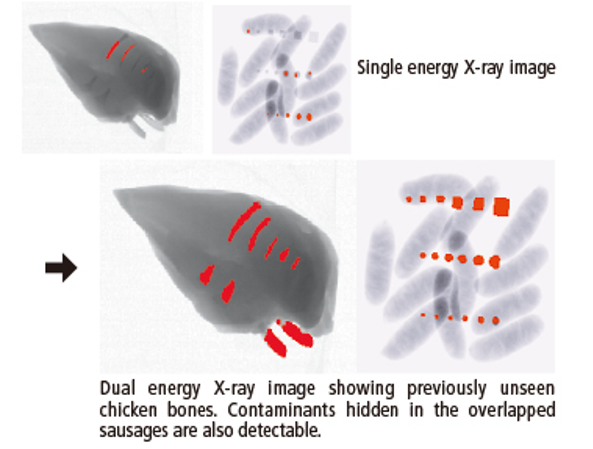

Yanda bulunan iki x-ray görüntüsüne bakıldığında standart bir x-ray sisteminin (üst resimde) tespit edemediği tavuk kemiklerinin, Dual X ile (alt resimde) algılanabildiği görülmektedir. Sağ bölgedeki resimlerde ise standart x-ray cihazının paket içerisinde sosislerin üst üste bindiği bölgelerde kaçırdığı yabancı maddelerin DualX ile yakalandığı görülmektedir
GENEL BAKIŞ
Özellikler: İki farklı enerji seviyesinde üretilen x-ray sinyallerini analiz ederek yabancı madde ile ürün arasındaki ayrımı net biçimde belirler. Özellikle et içerisinde bulunan düşük yoğunluklu kemiklerin ve paket içerisinde birbiri üzerine düşen ürünlerin denetiminde çok başarılı sonuçlar vermektedir
Açıklamalar:
- Kuru ve Nemli tüm ürünler için kullanılabilir
- IP 66 koruma seviyesi
- X-ray jeneratör gücü (Maksimum 350 W)
- Kullanım alanları: Paket içinde taneli ürünler / Paketlenmemiş dökme ürünler
DualX X-ray sistemlerinin geniş yelpazede ürünlere uygun olacak şekilde çeşitli modelleri bulunmaktadır. Denetleme detayları için bizlere ulaşınız
| Model | Denetleme alanı |
| KXE7534AWHZE |  |
| KXE7534CWHZE |  |
| KD7416AWZE/ADWDE |  |
| KD7416ACWZE |  |
| KD7416DWZ |  |

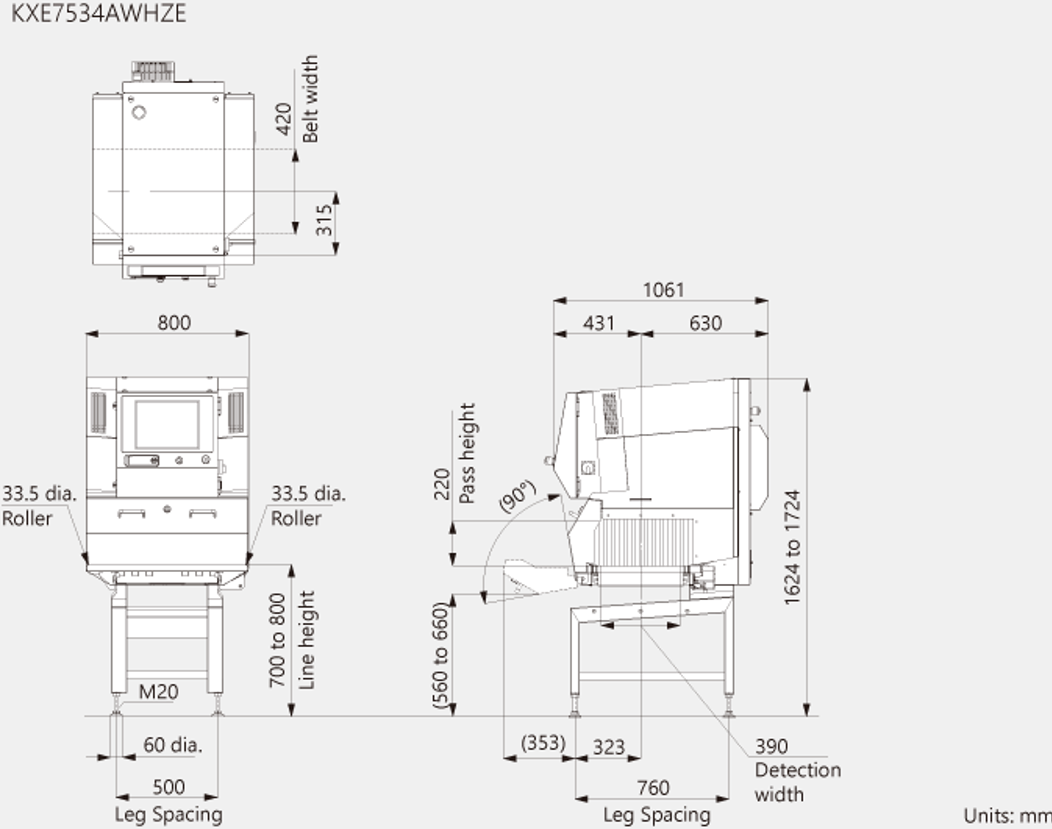

Örnek Model: KXE7534AWHZE – maksimum denetlenebilir en 390 mm / maksimum denetlenebilir yükseklik 220 mm (ölçüler mm cinsindendir)
TEKNİK ÖZELLİKLER
| Model | KXE7534AWHZE |
| X-ray güç | Tüp voltajı 30 – 80 kV, tüp akımı 0.4 – 5.8 mA, çıkış gücü 12 – 350 W |
| Güvenlik | Maksimum x-ray sızıntısı 1.0 μSv/saat, x-ray sızıntısı güvenlik ekipmanları ile engellenmektedir |
| Ekran | 15-inç renkli TFT LCD |
| Kullanım klavyesi | Bazerli dokunmatik ekran |
| Denetleme Alanı 1, 2 | Maksimum en 390 mm, maksimum yükseklik 220 mm |
| Dahili ürün hafızası | 200 |
| Bantı Hızı 3 ／Maksimum ürün ağırlığı4 | 10 – 60 m/dk maksimum 5 kg |
| 0 – 40 m/dk maksimum 10 kg （opsiyonel） | |
| Güç Gereksinimi 5 | 100 – 240 AC, monofaze, 50/60Hz, 2100 VA ya da daha düşük |
| Cihaz Ağırlığı 6 | 370 kg |
| Çevresel Şartlar 7 | Çalışma sıcaklığı: 0 – 30° C, Bağıl Nem: %30 – %85, yoğuşmasız |
| Koruma sınıfı | Konveyör IP66, diğer kısımlar IP65 |
| Konstrüksiyon | Paslanmaz Çelik (SUS304) |
1: Denetlenebilir alan yukarda ayrıca belirtilmiştir. 2: Ürün uzunluğuna bağlı olarak giriş ve çıkışa ek x-ray koruma kapakları gerekebilir. 3: Ürün adedine bağlı olarak değişkendir. 4: Konveyör bant üzerinde aynı anda bulunan toplam ürün ağırlığıdır. 5: Müsaade edilen güç dalgalanması ±%10. 6: Makine opsiyonları hariçtir 7: Daha farklı çalışma sıcaklıkları için opsiyonel soğutucu sistemler mevcuttur
